>>系列Series

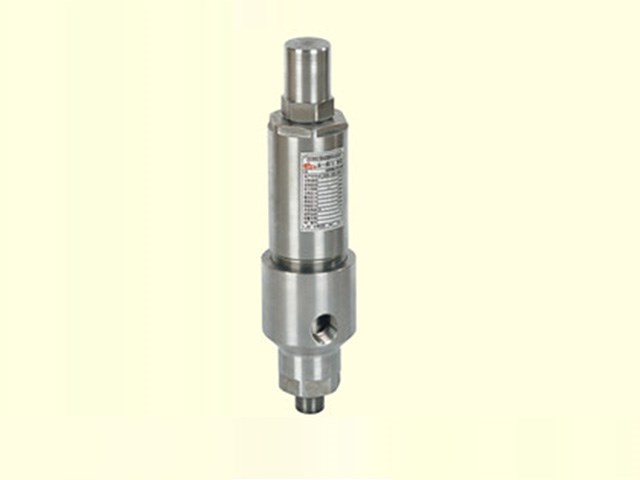

·AY42H、YA802Y-600
AY42H、YA802Y型安全溢流閥適用于高壓注水泵站的管路上，作為超壓保護裝置。
>>主要性能規范
|
型號 type |
公稱壓力 Nominal pressure (Mpa) |
開啟壓力分級Opening pressure |
工作溫度（℃）Working temperature |
適用介質Suitable medium |
|
AY42H-160 YA802Y-160 |
16 |
6.3--16 |
200 |
水、油品等Water、Oil goods etc. |
|
AY42H-250 YA802Y-250 |
25 |
10—25 |
||
|
AY42H-400 YA802Y-400 YA802Y-600 |
40-60 |
20--60 |
>>主要零部件材料
|
NO |
零件名稱 Name of part |
A28Y-P材料MATERIALS |
|
1 |
閥體Body |
碳鋼Carbon steel |
|
2 |
閥座Nozzle |
不銹鋼Stainless steel |
|
3 |
閥瓣Disc |
不銹鋼Stainless steel |
|
4 |
閥蓋Bonnet |
焊接件Welding |
|
5 |
彈簧Spring |
50CrVA |

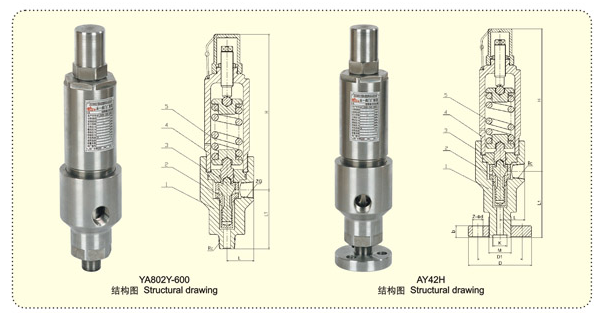

>>外型尺寸和連接尺寸
|
型號type |
公稱通徑DN(mm) |
Rc |
ZG |
L |
L1 |
=H |
|
YA802Y-600 |
15 |
1/2” |
1/2” |
48 |
113 |
250 |
|
25 |
1” |
1” |
52 |
140 |
275 |
|
|
40 |
1 1/2” |
1 1/2” |
52 |
157 |
336 |
|
公稱壓力 Nominal pressure PN(Mpa) |
公稱通徑 （DN） |
do |
D |
D1 |
D2 |
L |
L1 |
H |
|
16 |
10 |
6 |
22 |
33 |
24 |
145 |
150 |
262 |
|
15 |
8 |
25 |
33 |
24 |
145 |
150 |
262 |
|
|
20 |
10 |
25 |
33 |
24 |
145 |
150 |
262 |
|
|
25 |
12 |
35 |
33 |
24 |
145 |
150 |
262 |
|
|
32 |
10 |
6 |
22 |
33 |
24 |
145 |
150 |
262 |
|
15 |
8 |
25 |
33 |
24 |
145 |
150 |
262 |
|
|
20 |
10 |
25 |
33 |
24 |
145 |
150 |
262 |
|
|
25 |
12 |
38 |
33 |
24 |
145 |
150 |
262 |
