>>系列Series
·A28H-10 ·A28H-16
·A28Y-10P ·A28Y-16P
·A28Y-25P ·A28Y-16R8
·A28Y-40P ·A28Y-25R8
·A28Y-40R8
A28H型適用于工作溫度≤200℃的水、空氣、蒸氣、氮氫混合等介質的設備或管路上。
A28Y-P/R8 適用于工作溫度≤200℃有腐蝕性介質的設備或管路作為超壓保護裝置。

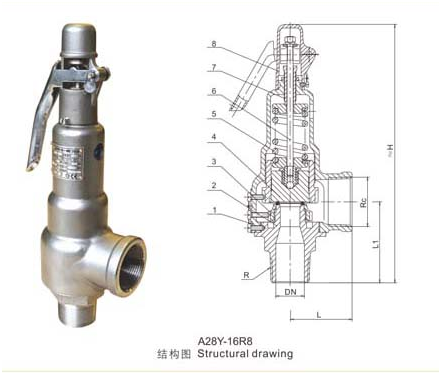

>>主要零部件材料
|
NO |
零件名稱 Name of part |
A28Y-P材料MATERIALS |
A28W-R8材料MATERIALS |
|
|
閥體Body |
1Cr18Ni9Ti |
CF8M |
|
3 |
閥座Nozzle |
1Cr18Ni9Ti |
CF8M |
|
4 |
調節圈Adjusting ring |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
閥瓣Disc |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
導向套Guide |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
彈簧Spring |
50CrVA包覆氟塑料Coated Teflon |
50CrVA包覆氟塑料Coated Teflon |
|
8 |
閥桿stem |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
調整螺桿Adjusting bolt |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
保護罩Cap |
1Cr18Ni9Ti |
CF8M |
|
|
密封面材Sealing surface of material |
“Y”堆焊Co基硬質合金Depositing satellite,”H”堆焊D507，“W“型為本體body |
|
>>外型尺寸和連接尺寸
|
公稱通徑 （DN） |
do |
R |
RC |
L |
L1 |
H |
|
15 |
10 |
1/2” |
3/4” |
41 |
53 |
165 |
|
20 |
13 |
3/4” |
1” |
45 |
60 |
195 |
|
25 |
16.5 |
1” |
1 1/4” |
52 |
68 |
210 |
|
32 |
22 |
1 1/4” |
1 1/2” |
65 |
80 |
305 |
|
40 |
27 |
1 1/2” |
2” |
75 |
95 |
320 |
|
50 |
34 |
2” |
2 1/2” |
85 |
108 |
352 |
|
65 |
42 |
2 1/2” |
3” |
105 |
125 |
415 |
|
80 |
48 |
3” |
4” |
115 |
140 |
468 |
